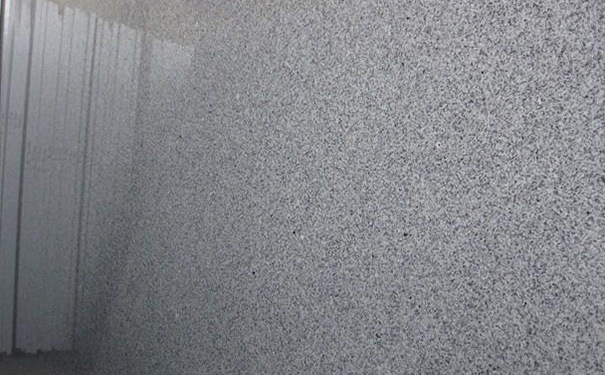

現在的山東白麻石材是非常受歡迎的一種石材，不過這種石材要是在鋪裝的時候處理的不恰當，就會產生空鼓脫落的問題，今天我們講講應該如何對其進行修復。
環氧樹脂鋼螺栓錨固法：修補后飾面牢固，立面不受破壞，而且施工方法簡便，省工省料。施工要點如下:
1、鉆孔：對需要修理的板材，確定鉆孔位置和數量，先用電鉆安上硬質合金鑲片鉆頭鉆10孔，鉆至磚墻或混凝土基層內30mm，再在鉆孔口處用12鉆頭在石材上鉆入5mm左右。孔時鉆頭應向下成15°傾角，以防止灌漿后，環氧樹脂漿從孔內向外流出。
2、除灰：鉆孔后，孔洞內灰塵用壓縮空氣清除，除灰空氣嘴頭應插到孔底，使灰塵隨壓縮空氣全部由孔洞中逸出。
3、環氧樹脂水泥漿的配合比及配制。
6101號環氧樹脂：鄰苯二甲酸二丁脂：590號固化劑：水泥=100:20:20:100-200。配制時先將6101號環氧樹脂和鄰苯二甲酸二丁酯攪拌均勻后，加入590號固化劑攪勻，再加入水泥攪勻后，倒入罐中待用。
4、灌漿時采用樹脂槍灌注，為了使孔內樹脂漿飽滿，槍頭應深入孔底，灌注時慢慢向外退出。
5、放入錨固螺栓。
采用3號鋼6螺栓，為了提高粘結效果，螺栓桿應做成全螺紋型，在一端擰上六角螺母，以便將板材粘牢扣住。螺栓應事先經過化學除油處理，放入螺栓時，先將螺栓表面涂抹一層環氧樹脂漿(其配合比為6101號環氧樹脂:二丁酯:590號固化劑=100:20:20)后，慢慢轉入孔內，放入螺栓后，為避免環氧樹脂水泥漿流出，弄臟表面，可暫用石灰膏堵塞洞口，待環氧樹脂水泥漿固化后，再將堵口清除，對殘留在表面的樹脂漿，應用丙酮或二甲苯及時擦洗干凈，以免沾污墻面。
6、砂漿封口。
用環氧樹脂水泥漿灌入2～3d后，孔洞可用107膠白水泥漿摻色封口，色漿的顏色應盡量做到與所修補的石材表面接近。
閱讀了本篇文章大家對山東白麻石材的空鼓脫落現象有了了解了嗎？要是家中有這種問題的板材可以使用這種方法試一試。
